L'équipement de coupe planétaire est conçu pour la coupe d'UPVC de diamètre moyen, grand, super grand et à paroi épaisse (PVC-UH). Utilisez une lame de scie planétaire pour couper et chanfreiner, le tranchant et le chanfrein sont lisses et plats.
1. Présentation du produit de l'équipement de coupe planétaire
La machine de découpe planétaire est un nouveau type d'équipement de découpe respectueux de l'environnement développé en fonction de la demande du marché des tubes UPVC (PVC-UH). Il convient à la coupe de tuyaux de diamètre moyen et grand, de très grand diamètre et à paroi épaisse. La machine de découpe planétaire est principalement composée d'un châssis de soudage, d'un chariot de découpe qui se déplace de manière synchrone avec le tuyau à couper, d'une commande pneumatique, d'un système hydraulique, d'une commande électrique et d'un dispositif de dépoussiérage, etc. Cette machine adopte une commande PLC , qui peut être modifié en fonction de la taille du tuyau ou de la vitesse d'extrusion. Des données meilleures et plus efficaces peuvent améliorer la stabilité de la machine, l'opération est plus simple et plus durable, et elle offre une garantie solide aux clients de produire des produits haut de gamme.
2. Paramètre de produit d'équipement de coupe planétaire (spécification)
Modèle |
Plage de diamètre extérieur du tuyau |
Max. Épaisseurs |
Mode de coupe |
Hauteur centrale |
Dimension |
XXQG250-V |
Ф50~Ф250 |
25 |
Coupe planétaire |
1000 |
2570×1510×1750 |
XXQG450-V |
Ф90~Ф450 |
40 |
1100 |
3300×2100×2100 |
|
XXQG630-V |
Ф160~Ф630 |
60 |
1100 |
3500×2400×2200 |
|
XXQG800-V |
Ф315~Ф800 |
65 |
1200 |
3600×2400×2200 |
Les paramètres sont sujets à changement sans préavis
3. Caractéristique et application du produit d'équipement de coupe planétaire
· Coupe planétaire de la lame de scie
· Avance hydraulique avec fonction de chanfreinage
· Inverter ajuste la vitesse de la plaque tournante
· Contrôle PLC Siemens, augmentation de l'automatisation, coupe à longueur fixe, alarme automatique
· Lames de scie au carbure spéciales pour tubes à paroi épaisse
· Collecteur de sciure puissant
· La lame de scie spéciale réduit la chaleur de friction et améliore la planéité de la surface de coupe

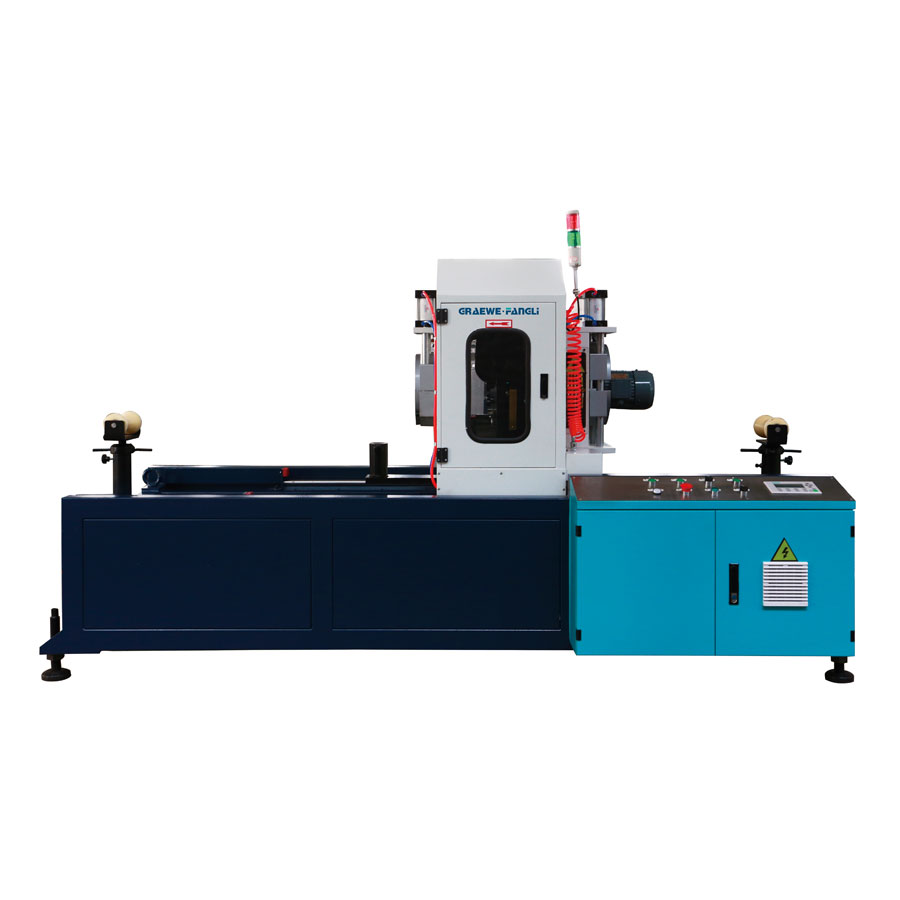

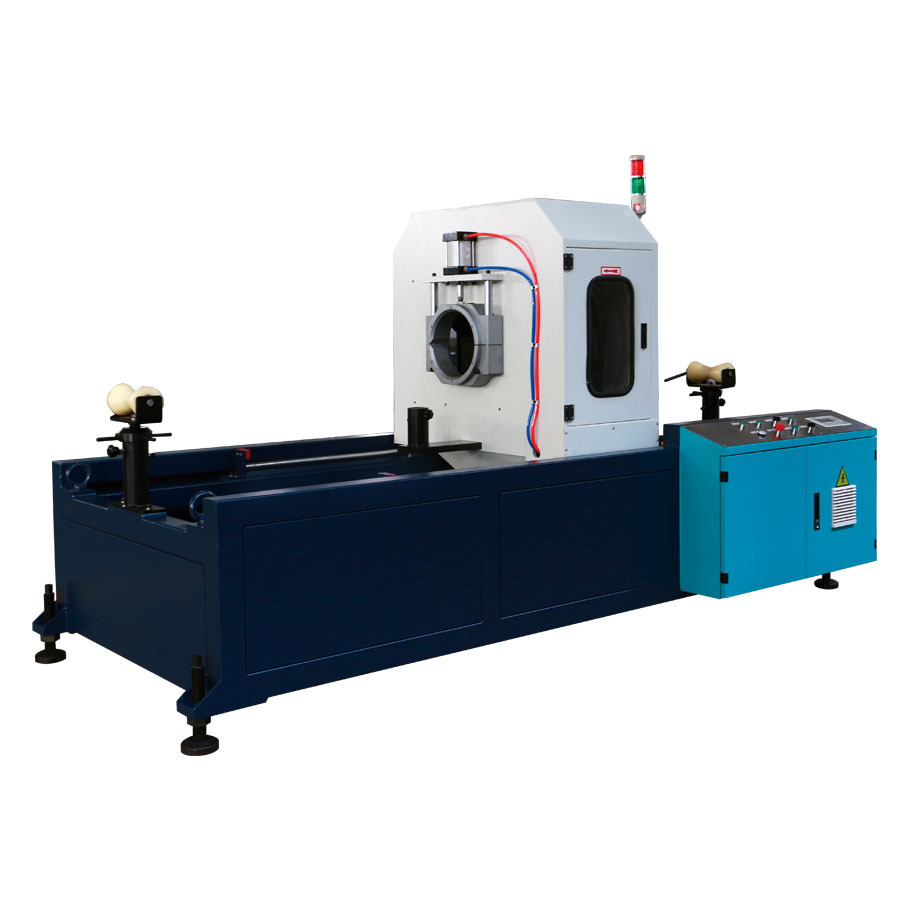

4.Détails du produit de l'équipement de coupe planétaire
