Extrudeuse à vis unique avancée. L'extrudeuse à vis unique adopte la vis de barrière optimisée pour la conception et son barillet de fente assorti, ainsi que la section d'alimentation à rainure en spirale avec système de contrôle de la température, qui assure l'extrusion hautement efficace et stable de plusieurs matières premières en polyoléfine . La linéarité de l'extrusion est excellente et la fluctuation de sortie est faible.
1. Présentation du produit de l'extrudeuse à vis unique
L'extrudeuse monovis FLSP présente la dernière technologie allemande, avec toute la série configurée avec la marque GRAEWE.FANGLI, qui est une extrudeuse monovis à haut rendement appliquée aux tuyaux en PEHD (1000~2500mm), étant un équipement idéal pour l'extrusion de tuyaux en PEHD. Les caractéristiques:
-La vis est traitée par nitruration, et la structure de rapport de diamètre super long assure une super capacité de plastification.
-Le cylindre adopte un traitement de nitruration, avec une section d'alimentation forcée de rainure en spirale et un système de refroidissement par air de rainure annulaire
-La boîte de vitesses adopte la boîte de vitesses spéciale à surface de dent dure de l'extrudeuse à vis unique à couple ultra-élevé SUN LUNG de Taiwan
-L'affichage de la consommation d'énergie surveille la consommation d'énergie en temps réel
-Système de contrôle par micro-ordinateur SIEMENS12〞LCD
-Convertisseur de fréquence ABB
-Équipé d'appareils de mesure de la pression et de la température de fusion
2. Paramètre de produit d'extrudeuse à vis unique (spécification)
Modèle |
Diamètre de la vis |
Rapport L/D |
Puissance du moteur d'entraînement |
Sortie d'extrusion |
Hauteur centrale |
Dimension |
FLSJ150-36AU-500 |
150 |
36 |
AC500 |
1800~2000 |
1600 |
9800×1700×5000 |
Paramètres techniques (série FLSJ-36AG - moteur AC):
Modèle |
Diamètre de la vis |
Rapport L/D |
Puissance du moteur d'entraînement |
Sortie d'extrusion |
Hauteur centrale |
Dimension |
FLSJ45-36AG |
Ф45 |
36:1 |
CA 55 |
180~200 |
1000 |
4500×1200×2000 |
FLSJ60-36AG |
Ф60 |
36:1 |
CA 110 |
400~450 |
1000 |
5250×1250×2050 |
FLSJ75-36AG |
Ф75 |
36:1 |
CA 160 |
550~600 |
1000 |
6200×1350×2100 |
FLSJ90-36AG |
Ф90 |
36:1 |
CA 250 |
800~900 |
1100 |
7200×1450×2150 |
FLSJ120-36AG |
Ф120 |
36:1 |
CA 355 |
1250~1400 |
1200 |
8600×1500×2450 |
FLSJ150-36AG |
Ф150 |
36:1 |
CA 450 |
1500~1600 |
1400 |
9200×1600×2850 |
Les paramètres sont sujets à changement sans préavis
Paramètres techniques (série FLSJ-36DG - moteur à courant continu) :
Modèle |
Diamètre de la vis |
Rapport L/D |
Puissance du moteur d'entraînement |
Sortie d'extrusion |
Hauteur centrale |
Dimension |
FLSJ45-36DG |
Ф45 |
36:1 |
DD 55 |
180~200 |
1000 |
3700×1200×2000 |
FLSJ60-36DG |
Ф60 |
36:1 |
DD 110 |
400~450 |
1000 |
4250×1250×2050 |
FLSJ75-36DG |
Ф75 |
36:1 |
DC 160 |
550~600 |
1000 |
5100×1350×2100 |
FLSJ90-36DG |
Ф90 |
36:1 |
CC 250 |
800~900 |
1100 |
6300×1450×2150 |
FLSJ120-36DG |
Ф120 |
36:1 |
DC 355 |
1250~1400 |
1200 |
7400×1500×2450 |
FLSJ150-36DG |
Ф150 |
36:1 |
CC 450 |
1500~1600 |
1400 |
8100×1600×2850 |
Les paramètres sont sujets à changement sans préavis
Paramètres techniques (série FLSJ-40AG - moteur AC):
Modèle |
Diamètre de la vis |
Rapport L/D |
Puissance du moteur d'entraînement |
Sortie d'extrusion |
Hauteur centrale |
Dimension |
FLSJ60-40AG |
Ф60 |
40:1 |
CA 160 |
600~650 |
1000 |
5400×1300×2100 |
FLSJ75-40AG |
Ф75 |
40:1 |
CA 225 |
800~900 |
1000 |
6500×1400×2200 |
FLSJ90-40AG |
Ф90 |
40:1 |
CA 315 |
1100~1250 |
1100 |
7600×1500×2300 |
Les paramètres sont sujets à changement sans préavis
Paramètres techniques (série FLSJ-36AU - moteur AC):
Modèle |
Diamètre de la vis |
Rapport L/D |
Puissance du moteur d'entraînement |
Sortie d'extrusion |
Hauteur centrale |
Dimension |
FLSJ45-36AU |
Ф45 |
36:1 |
CA 55 |
180~200 |
1000 |
4500×1200×2000 |
FLSJ60-36AU |
Ф60 |
36:1 |
CA 110 |
400~450 |
1000 |
5250×1250×2050 |
FLSJ75-36AU |
Ф75 |
36:1 |
CA 160 |
550~600 |
1000 |
6200×1350×2100 |
FLSJ90-36AU |
Ф90 |
36:1 |
CA 250 |
800~900 |
1100 |
7200×1450×2150 |
FLSJ120-36AU |
Ф120 |
36:1 |
CA 355 |
1250~1400 |
1200 |
8600×1500×2450 |
FLSJ150-36AU |
Ф150 |
36:1 |
CA 450 |
1500~1600 |
1400 |
9200×1600×2850 |
FLSJ150-36AU -500 |
Ф150 |
36:1 |
CA 500 |
1500~1600 |
1600 |
9500×1600×2850 |
Les paramètres sont sujets à changement sans préavis
Paramètres techniques (série FLSJ-36DU - moteur à courant continu) :
Modèle |
Diamètre de la vis |
Rapport L/D |
Puissance du moteur d'entraînement |
Sortie d'extrusion |
Hauteur centrale |
Dimension |
FLSJ45-36DU |
Ф45 |
36:1 |
DD 55 |
180~200 |
1000 |
3700×1200×2000 |
FLSJ60-36DU |
Ф60 |
36:1 |
DD 110 |
400~450 |
1000 |
4250×1250×2050 |
FLSJ75-36DU |
Ф75 |
36:1 |
DC 160 |
550~600 |
1000 |
5100×1350×2100 |
FLSJ90-36DU |
Ф90 |
36:1 |
CC 250 |
800~900 |
1100 |
6300×1450×2150 |
FLSJ120-36DU |
Ф120 |
36:1 |
DC 355 |
1250~1400 |
1200 |
7400×1500×2450 |
FLSJ150-36DU |
Ф150 |
36:1 |
CC 450 |
1500~1600 |
1400 |
8100×1600×2850 |
Les paramètres sont sujets à changement sans préavis
Paramètres techniques (série FLSJ-40AU - moteur AC):
Modèle |
Diamètre de la vis |
Rapport L/D |
Puissance du moteur d'entraînement |
Sortie d'extrusion |
Hauteur centrale |
Dimension |
FLSJ60-40AU |
Ф60 |
40:1 |
CA 160 |
600~650 |
1000 |
5400×1300×2100 |
FLSJ75-40AU |
Ф75 |
40:1 |
CA 225 |
800~900 |
1000 |
6500×1400×2200 |
FLSJ90-40AU |
Ф90 |
40:1 |
CA 315 |
1100~1250 |
1100 |
7600×1500×2300 |
Les paramètres sont sujets à changement sans préavis

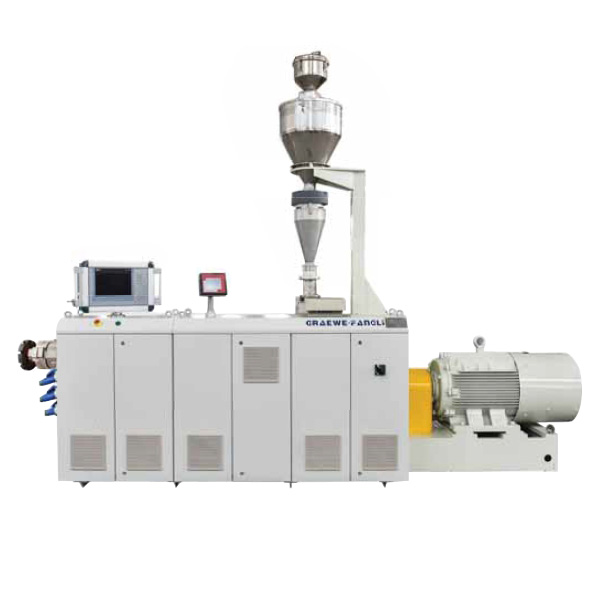

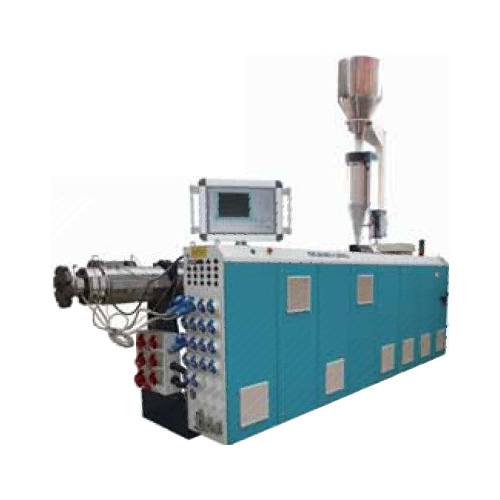

3. Détails du produit de l'extrudeuse à vis unique
