L'équipement de coupe sans copeaux peut garantir que la face d'extrémité de coupe du tuyau est lisse et belle, et ne produira pas de poudre.
1. Présentation du produit de l'équipement de coupe sans copeaux

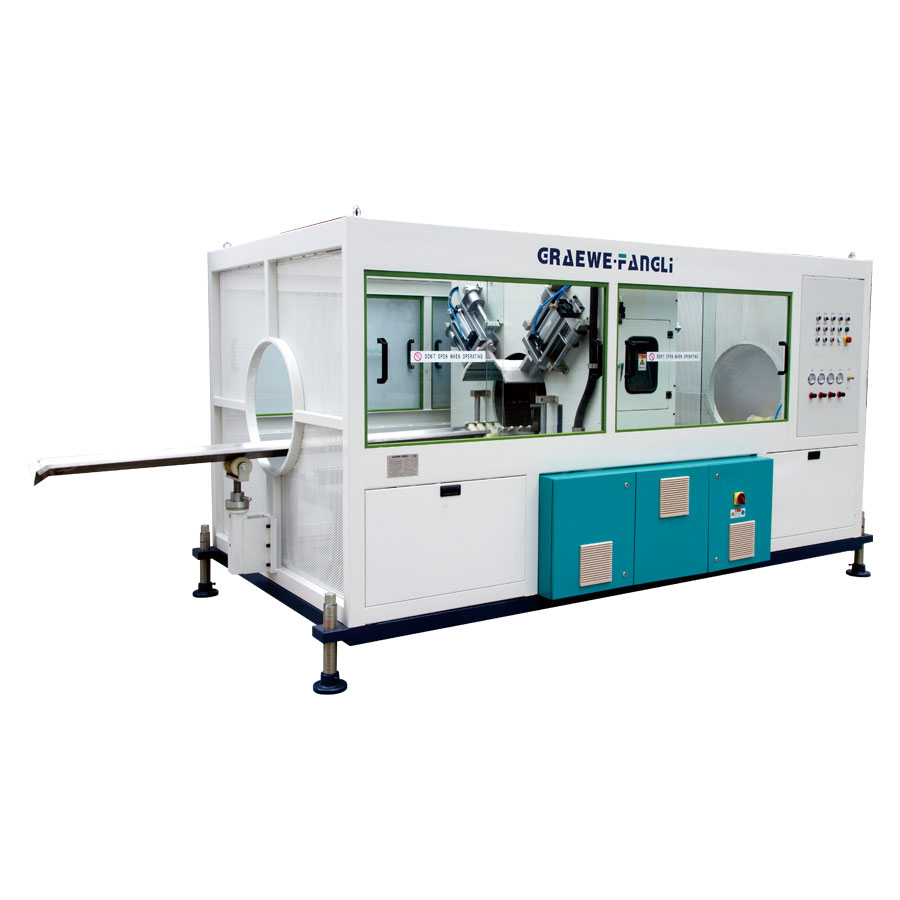

Machine de découpe sans copeaux de tuyaux de la série U (haut de gamme nord-américaine)
- Adoptez la configuration haut de gamme nord-américaine de la marque GRAEWE FANGLI;
- Coupe de lame sans copeaux jusqu'à Ф 1600 mm ;
- Entraînement de rail de guidage linéaire de haute précision ;
- Couteau volant haute fréquence pour petit tuyau;
-Le serrage de type V est adopté pour les spécifications supérieures à Ф250 (y compris), sans remplacement du DEMI-bloc ;
- Avec fonction d'ouverture de porte et de mise hors tension ;
- Porte coulissante de carte de circuit imprimé ;
- Conforme à la conception standard UL ;
- Développé et fabriqué selon la norme nord-américaine.
2. Paramètre de produit d'équipement de coupe sans copeaux (spécification)
Machine de découpe sans copeaux de tuyaux de la série U (haut de gamme nord-américaine)
Modèle |
Gamme de coupe de tuyau |
Épaisseur maximale de la paroi de coupe |
Mode de coupe |
Hauteur centrale |
Dimension |
FDQG32U |
Ф16~Ф32 |
6 |
Coupe au couteau volant |
1000 |
520x620x1200 |
FDQG63U |
Ф16~Ф63 |
10 |
Coupe au couteau volant |
1000 |
840×720×1300 |
WQQG63U |
Ф16~Ф63 |
12 |
Coupe pneumatique sans copeaux |
1000 |
2600×1100×1600 |
WQQG160U |
Ф20~Ф160 |
20 |
Coupe pneumatique sans copeaux |
1000 |
2800×1200×1600 |
WYQG250U |
Ф50~Ф250 |
25 |
Coupe hydraulique sans copeaux |
1000 |
2900×1500×1600 |
WYQG315U |
Ф75~Ф315 |
30 |
Coupe hydraulique sans copeaux |
1000 |
2900×1600×1600 |
WYQG450U |
Ф90~Ф450 |
45 |
Coupe hydraulique sans copeaux |
1100 |
3100×2000×2000 |
WYQG630U |
Ф160~Ф630 |
60 |
Coupe hydraulique sans copeaux |
1100 |
3100×2150×2200 |
WYQG800U |
Ф315~Ф800 |
65 |
Coupe hydraulique sans copeaux |
1200 |
3100×2250×2400 |
WYQG1000U |
Ф400~Ф1000 |
70 |
Coupe hydraulique sans copeaux |
1400 |
3500×2200×2500 |
WYQG1200U |
Ф500~Ф1200 |
70 |
Coupe hydraulique sans copeaux |
1600 |
3500×2500×2900 |
WYQG1600U |
Ф710~Ф1600 |
70 |
Coupe hydraulique sans copeaux |
1800 |
3500×3000×3600 |
Les paramètres sont sujets à changement sans préavis
3. Détails du produit de l'équipement de coupe sans copeaux
